ZBSF系列全不銹鋼氣動電磁閥（常閉）

2018-04-12

在線咨詢

用途

ZBSF系列全不銹鋼氣動電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流置調節控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕液體、超凈液體和食用液體等介質的控制。

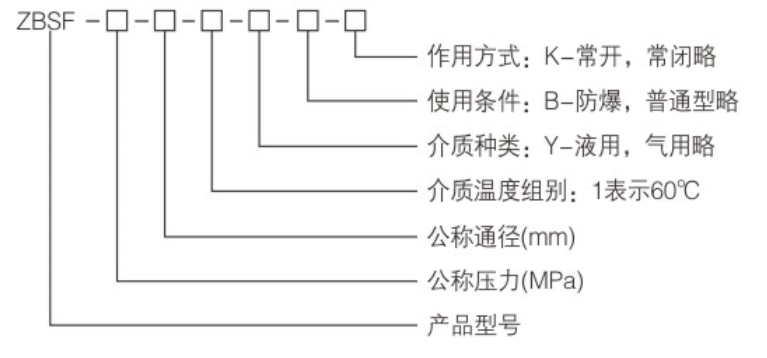

型號規格說明


技術參數

工作介質	腐蝕性氣體、超凈流體、食用流體 Z BSF-1：氣體用Z BSF-1Y：液體用 Z BSF-2：氣體用Z BSF-2Y：液體用
介質溫度 (℃)	Z BSF-1(1Y) ：≤60℃ Z BSF-2(2Y) ：≤200℃
公稱壓力 (MPa)	1.6
工作壓差 (MPa)	0~1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數 (KV)
泄漏量(ml/min)	按JB/T7352-94·F規定
公稱通徑 (mm)	10	15	20	25	32	40	50
功耗(VA)	40				50

安裝參數

DN	L	H	D	D1	D2	B	1	N-D
10	115	153	90	60	41	14	3	4-?14
15	115	153	95	65	46	14	3	4-?14
20	115	153	105	75	56	16	3	4-?14
25	125	153	115	85	65	16	3	4-?14
32	150	176	140	100	76	18	3	4-?18
40	165	176	150	110	84	18	3	4-?18
50	190	192	165	125	99	20	3	4-?18
