多圖介紹玻璃板液位計的結構與尺寸



    玻璃板液位計是一種直觀顯示液位的液位計產品，與其它液位計相比較，它的優點為直觀可靠，可耐高溫高壓。而其缺點也很明顯，就是過于笨重，沒有信號輸出無法遠傳控制。玻璃板液位計一般較多的使用于鍋爐等壓力容器的液位顯示。



    首先，讓我們來了解一下玻璃板液位計的結構組成，請參考圖1所示。

 圖1 玻璃板液位計結構組成





    一般來說，玻璃板液位計可分為透光式與反射式，它們在顯示方式與結構上是有區別的，請看圖2所示。

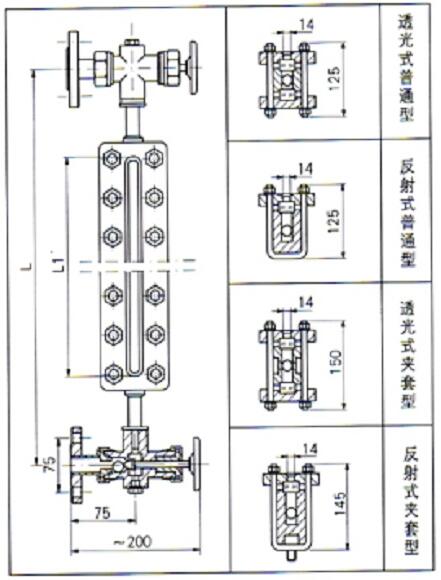

圖2 透光反射式玻璃板液位計





后，為大家介紹一下玻璃板液位計的顯示部分?jǐn)?shù)據參數及長度與重量的關系，請看圖3所示。

圖3 玻璃板液位計尺寸及重量
